Inserimento di immagini raster
Panoramica     Operazioni     Comandi

Sono disponibili due metodi per l'inserimento di immagini raster:

Inserimento di immagini raster nel disegno

E' possibile inserire immagini raster in qualunque punto del disegno, scalarle, ruotarle e stirarle.

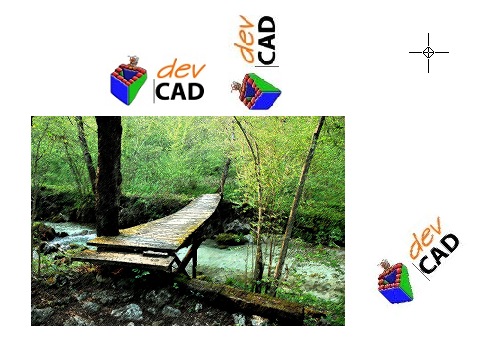

Esempio di 4 immagini inserite in un disegno:

Inserimento di una immagine raster di sfondo per il disegno

E' possibile inserire un' immagine raster come sfondo per il disegno.
L'intento e' quello di offrire la possibilita' di disegnare sopra l'immagine elementi geometrici, per vettorializzare ad esempio immagini importate da scanner.
L'immagine viene posizionata col vertice inferiore sinistro sull'origine del disegno e puo' essere calibrata per adattarne le dimensioni all'unita' di disegno corrente.
Al momento dell'inserimento l'immagine viene convertita a toni di grigio, ma il colore puo' essere ridefinito (ad esempio verde nell'immagine di esempio) per evitare di confondere il tratto degli elementi geometrici con l'immagine sottostante.
E' anche possibile usare un apposito Snap raster sulle linee e vertici dell'immagine, vedi il comando RAS

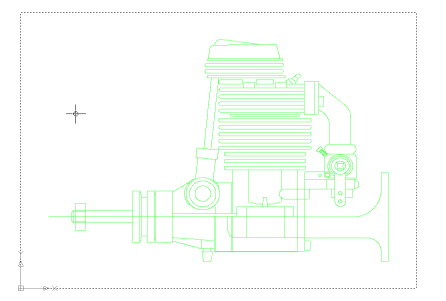

Ecco un esempio:

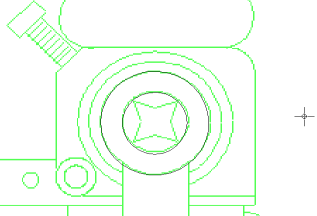

ed un particolare ingrandito con due cerchi vettorializzati sopra all'immagine:

La versione 2.02 offre anche la  tracciatura automatica di uno sfondo raster. Usando questa funzione e' possibile tracciare automaticamente linee riconoscendole in una immagine raster di sfondo.
