AutoTrace - Tracciamento automatico di un'immagine di sfondo

AutoTrace - Tracciamento automatico di un'immagine di sfondo       Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"

La tracciatura automatica di un'immagine raster e' sempre stata una cosa complessa. Non esiste una soluzione matematica perfetta per questa problematica.
Abbiamo aggiunto a TittiCad un'apposita funzione per aiutarti a tracciare un'immagine raster in modo automatico o semiautomatico.

Nota: definiamo qui come Tracciatura la conversione di una linea/curva composta di pixel in un elemento Cad come una Polilinea, una Polilinea Chiusa, un Cerchio, un Arco, un'Ellisse, una Spline o una Spline Chiusa

La prima operazione da fare naturalmente e' aggiungere al disegno Cad un' Immagine di sfondo raster. Vedere qui per maggiori informazioni:  Come inserire un'immagine di sfondo raster.

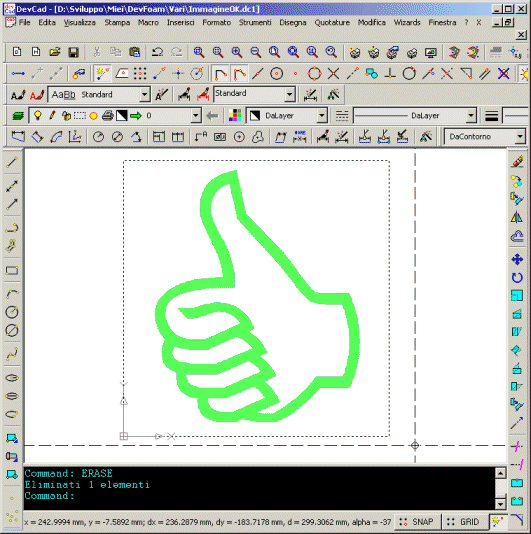

Fatto questo vedrete qualcosa del genere:

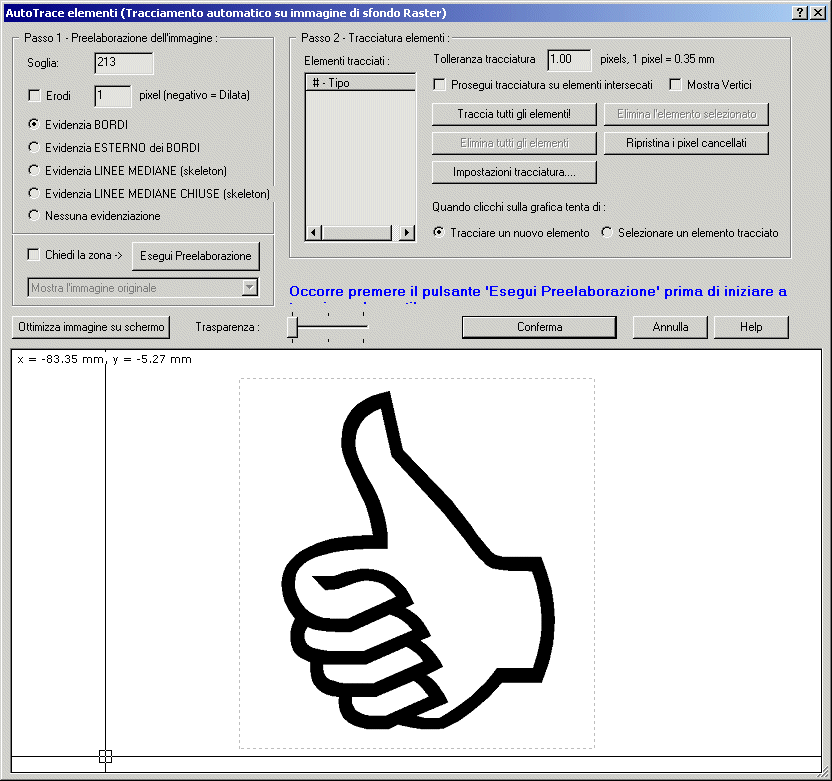

Ora cliccate il menu "Disegna - AutoTrace dell'Immagine di Sfondo' ed apparira' questo dialogo:

E' necessario ora completare 2 passi:

• Passo 1 -  Preelaborazione dell'immagine Occore usare i comandi inclusi nel primo riquadro per preparare l'immagine ad un buon Autotracing. Vedere anche la pagina preelaborazione dell'immagine  per maggiori informazioni e suggerimenti.
• Passo 2 - Tracciatura elementi Qui e' possibile usare la tracciatura automatica di tutti gli elementi usando il pulsante 'Traccia tutti gli elementi!', oppure cliccarli ad uno ad uno col mouse. Vedere anche la pagina  Tracciatura elementi per maggiori informazioni e suggerimenti.

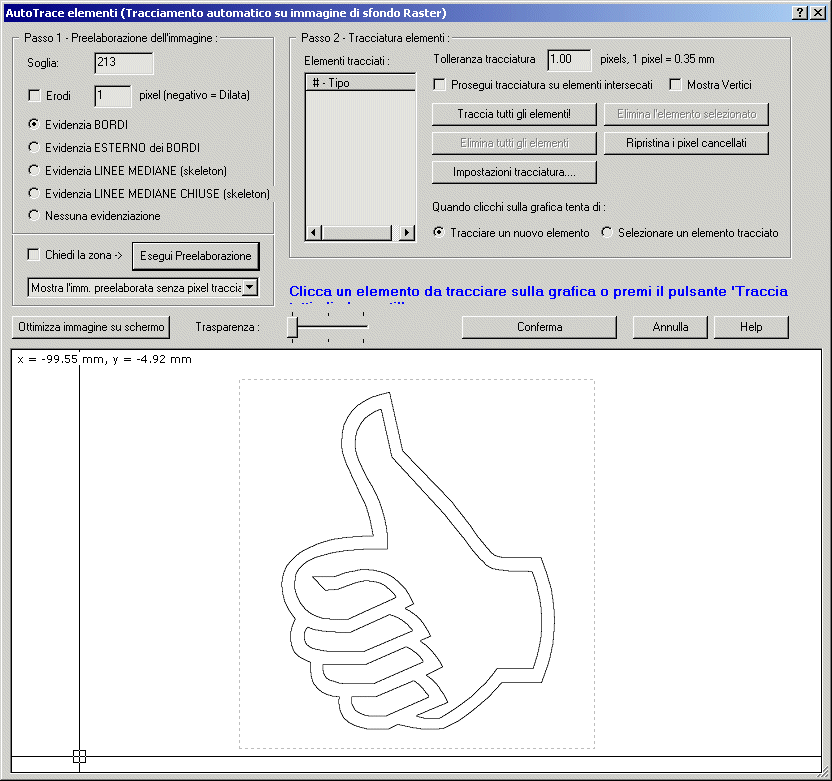

Nel nostro esempio vogliamo tagliare la forma mostrata in nero, e quindi applicheremo la funzione 'Evidenzia BORDI'. Ecco di seguito il risultato della preelaborazione:

Com'e' facile vedere l'immagine raster e' stata modificata ed ora mostra solo i bordi in nero. Non ci sono ancora elementi tracciati, ma questo e' un buon punto di partenza per ottenerli. La cosa fondamentale e' avere linee di spessore di 1 solo pixel.
Ora e' sufficiente premere il pulsate 'Traccia tutti gli elementi!' ed il piu' e' fatto, vedi sotto:

Ora la lista degli elementi tracciati e' stata riempita, e si possono vedere le linee rosse che li rappresentano nella grafica.

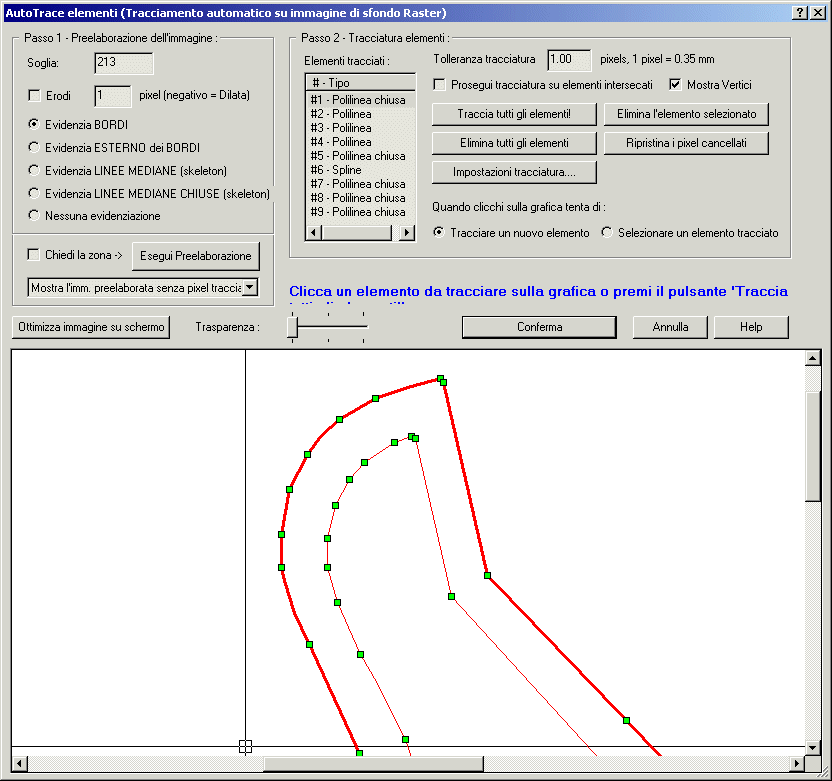

Usando lo Zoom e le impostazioni di visualizzazione possiamo dare un'occhiata approfondita al risultato, vedi la figura sotto, dove compaiono:

• In Grigio la vecchia immagine raster
• In Rosso gli elementi tracciati
• I vertici degli elementi tracciati rappresentati da quadratini Verdi

Ora e' sufficiente cliccare il pulsante Conferma per chiudere la finestra ed inserire gli elementi tracciati nel disegno Cad originale.

Prima di proseguire consigliamo di leggere bene la documenatazione che riguarda i 2 passi principali:

• Passo 1 -  Preelaborazione dell'immagine
• Passo 2 - Tracciatura elementi

Le funzioni descritte in questa pagina sono disponibili solo in "TittiCad Pro 2" e "TittiCad Cam Pro 2"
