Taglio o estensione di oggetti
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
Taglio o estensione di oggetti
|
||||||||||||||
|
||||||||||||||
E' possibile accorciare o allungare gli oggetti in modo da adattarli ai bordi degli altri oggetti.
Questo significa che e' possibile creare prima un oggetto, ad esempio una linea, e poi modificarlo in modo che si inserisca esattamente tra gli altri oggetti.
Gli oggetti selezionati come limiti di taglio o limiti di estensione non devono necessariamente intersecare l'oggetto da tagliare. E' possibile tagliare o estendere un oggetto rispetto ad un bordo proiettato o ad un'intersezione estrapolata, ossia, rispetto al punto in cui gli oggetti si intersecherebbero se venissero estesi.
E' possibile tagliare oggetti in modo che finiscano esattamente in corrispondenza dei limiti di estensione definiti da altri oggetti.

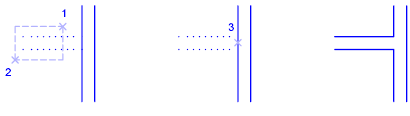

Ad esempio, e' possibile eliminare l'intersezione di due muri attraverso il taglio.

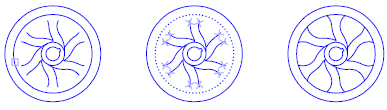

Quando si tagliano oggetti complessi, i vari metodi di selezione aiutano a scegliere i giusti limiti di taglio e i giusti oggetti da tagliare. Nell'esempio che segue, i limiti di taglio sono selezionati tramite una selezione Interseca.
E' possibile estendere gli oggetti senza uscire dal comando TRIM. Tenere premuto MAIUSC e selezionare gli oggetti da estendere.
Il funzionamento dell'operazione di estensione e' uguale a quello dell'operazione di taglio. E' possibile estendere oggetti in modo che finiscano esattamente in corrispondenza dei limiti di estensione definiti da altri oggetti. In questo esempio, le linee vengono estese in modo preciso verso un cerchio che costituisce il limite di estensione.
E' possibile tagliare gli oggetti senza uscire dal comando EXTEND. Tenere premuto MAIUSC e selezionare gli oggetti da tagliare.
