Selezione degli elementi di contorno

Utilizza gli oggetti selezionati per definire i limiti ai quali si desidera estendere l'oggetto.

Oggetto da estendere

Specifica l'oggetto da estendere. Premere INVIO per terminare il comando.

Selezionare oggetto tenendo premuto il tasto Maiusc per ritagliare

Ritaglia gli oggetti al limite piu' vicino anziche' estenderli. Questa opzione fornisce un metodo facile per alternare le operazioni di taglio ed estensione.

Fence

Seleziona tutti gli oggetti che intersecano una selezione Fence Per selezione Fence si intende una serie di segmenti di linea temporanei specificati con due o piu' punti Intercetta. La selezione Fence non costituisce una sequenza chiusa.

Specifica il primo punto della linea di selezione (fence): Specificare il punto iniziale della selezione Intercetta

Specifica il prossimo punto oppure [Undo] o 'Invio' per confermare: Specificare il punto successivo della selezione Intercetta oppure digitare  U

Specifica il prossimo punto oppure [Undo] o 'Invio' per confermare: Specificare il punto successivo della selezione Intercetta, digitare  U o premere INVIO

Esempio

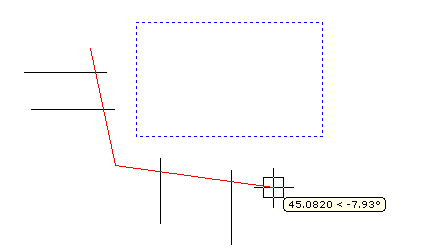

Selezione di oggetti da estendere tramite Fence (linea rossa):

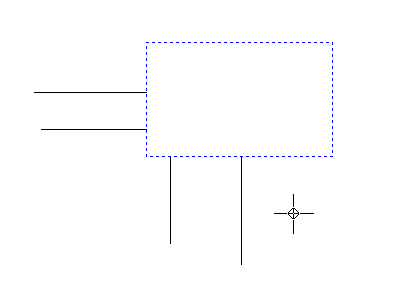

Risultato dell'estensione:

Edge

Estende l'oggetto fino allo spigolo implicito di un altro oggetto o soltanto fino ad un oggetto che lo interseca realmente.

Esempio

Selezione di oggetto di contorno ed oggetto da estendere:

Digitare una modalita' di estensione spigoli implicita [Extend/No extend] <corrente>: Digitare un'opzione o premere INVIO

Estendi

Estende l'oggetto di contorno lungo la traiettoria naturale in modo da intersecare un altro oggetto o il relativo spigolo.
In questo caso vi e' intersezione sull'estensione dell'oggetto di taglio (verticale) e quindi vi e' estensione.

Nessuna estensione

Indica che l'oggetto viene esteso soltanto fino ad un oggetto limite che lo interseca.
In questo caso non vi e' intersezione reale, quindi nessuna estensione.

Undo

Annulla le modifiche piu' recenti effettuate con il comando EXTEND.
