Tratteggi, note, tabelle e quote	Quote e tolleranze
Posizionamento del testo di quota all'interno delle linee di estensione
Concetti     Procedure     Comandi

Se lo spazio e' sufficiente, il testo di quota e le punte della freccia solitamente vengono visualizzati tra le linee di estensione. Se lo spazio non e' sufficiente, e' possibile specificare le modalita' di posizionamento di questi elementi.

Molti fattori, quali lo spazio tra le linee di estensione e la dimensione delle punte della freccia, influiscono sul modo in cui il testo di quota e le punte della freccia vengono adattati all'interno delle linee di estensione. Generalmente viene applicata la posizione ottimale rispetto allo spazio disponibile. Se possibile, sia il testo sia le punte della freccia vengono inseriti tra le linee di estensione, indipendentemente dall'opzione di adattamento scelta.

Quando si creano nuove quote, e' possibile scegliere se posizionare il testo inserendo le coordinate oppure utilizzando il dispositivo di puntamento; questa operazione prende il nome di posizionamento del testo definito dall'utente. In alternativa, la posizione del testo puo' essere calcolata automaticamente. Le opzioni per l'adattamento automatico del testo e delle punte della freccia sono elencate nella scheda Posizionamento della finestra di dialogo Gestione stili di quota. Ad esempio, e' possibile specificare che il testo e le punte della freccia rimangano uniti. In questo caso, se lo spazio tra le linee d'estensione non e' sufficiente, entrambi gli elementi vengono posizionati all'esterno. Se lo spazio basta solo per il testo o per le punte della freccia, e' possibile specificare che tra le linee d'estensione venga inserito solo uno di questi elementi.

Nelle illustrazioni che seguono viene dimostrato in che modo il programma applica la posizione ottimale per le punte della freccia e il testo.

Se tra le linee di estensione non c'e' spazio per il testo, e' possibile creare automaticamente una direttrice. Questa funzione e' utile nei casi in cui il testo all'esterno delle linee di estensione entrerebbe in conflitto con un'altra geometria, ad esempio nelle quote continue. Sia che venga disegnato a destra o a sinistra della direttrice, il testo e' controllato dall'impostazione per la giustificazione orizzontale nella scheda Testo della finestra di dialogo Modifica/Nuovo stile di quota. Infine e' possibile adattare il testo e le punte della freccia modificandone la dimensione.

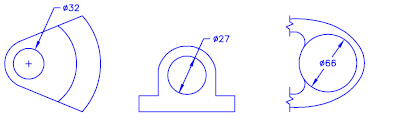

Posizionamento del testo di quota del diametro

E' possibile disegnare quote diametro diverse a seconda del posizionamento del testo, delle impostazioni per il testo orizzontale nella scheda Testo e della selezione dell'opzione Disegna sempre linee di quota tra linee di est. nella scheda Posizionamento.
