Creazione e modifica degli oggetti	Modifica di oggetti esistenti
Modifica della dimensione e della forma di oggetti
Panoramica     Operazioni     Comandi

E' possibile ridimensionare gli oggetti in modo da renderli piu' lunghi o piu' corti in una sola direzione oppure in modo da renderli proporzionalmente piu' grandi o piu' piccoli.

E' inoltre possibile stirare determinati oggetti spostando un punto finale, un vertice o un punto di controllo.

Allungamento di oggetti

Il comando LENGTHEN consente di modificare gli angoli inscritti degli archi e la lunghezza dei seguenti oggetti:

• Linee
• Archi
• Polilinee aperte
• Archi ellittici
• Spline aperte.

I risultati sono simili a quelli ottenuti estendendo e tagliando. E' possibile

• Trascinare il punto finale di un oggetto in modo dinamico
• Specificare una nuova lunghezza o un angolo come percentuale della lunghezza o dell'angolo totale
• Specificare una lunghezza o un angolo incrementali misurati a partire da un punto finale
• Specificare la lunghezza assoluta totale o l'angolo inscritto di un oggetto

Stiramento di oggetti

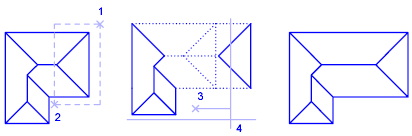

Il comando STRETCH consente di riposizionare i punti finali di oggetti che attraversano o si trovano all'interno di una finestra di selezione Interseca:

• Gli oggetti che sono parzialmente racchiusi in una finestra Interseca vengono stirati.
• Gli oggetti che sono completamente racchiusi nella finestra Interseca o che sono selezionati singolarmente, vengono spostati anziche' stirati.

Per stirare un oggetto, specificare un punto base, quindi specificare un punto di spostamento.

Per stirare con precisione, utilizzare gli snap ad oggetto, gli snap griglia e la voce della coordinata relativa.

Messa in scala degli oggetti mediante un fattore di scala

Il comando SCALE consente di rendere un oggetto piu' grande o piu' piccolo in modo uniforme. Per scalare un oggetto, e' necessario specificare un punto base e un fattore di scala. In alternativa, e' possibile specificare una lunghezza da utilizzare come fattore di scala basato sulle unita' di disegno correnti.

Se il fattore di scala e' maggiore di 1, l'oggetto viene ingrandito, se il fattore di scala e' compreso tra 0 e 1, l'oggetto viene ridotto.

Il comando NUSCALE consente di usare un diverso fattore di scala per gli assi X e Y.

Il comando RESIZE consente di modificare le dimensioni di uno o piu' oggetti specificando una nuova lunghezza e altezza.

Messa in scala degli oggetti mediante una distanza di riferimento

E' anche possibile scalare un oggetto utilizzando un riferimento. La messa in scala per riferimento utilizza una distanza esistente come base per la nuova dimensione. Per effettuare questa operazione, specificare la misura corrente, quindi la nuova dimensione desiderata. Ad esempio, se un lato di un oggetto e' lungo 4,8 unita' e si desidera espanderlo a 7,5 unita', utilizzare 4,8 come lunghezza di riferimento e 7,5 come nuova lunghezza.

E' possibile utilizzare l'opzione Riferimento per scalare un intero disegno. Questa opzione puo' essere utilizzata quando occorre modificare l'unita' di misura del disegno originale. Selezionare tutti gli oggetti presenti nel disegno, Utilizzare quindi Riferimento per selezionare due punti e specificare la distanza desiderata. Tutti gli oggetti contenuti nel disegno verranno scalati di conseguenza.

Inclinazione di oggetti

E' possibile inclinare gli oggetti su qualsiasi asse tramite le funzioni di SHEAR. L'asse da inclinare puo' essere l'asse X, l'asse Y o un asse a scelta.

Vi sono due diversi modi per inclinare gli oggetti:

1. Inclinazione ad area costante:

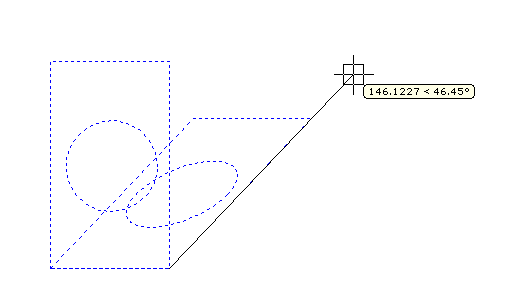

2. Inclinazione di tipo assonometrico:


Aggiunta ed eliminazione di vertici da Polilinee, Spline o regioni

Il comando ADD_VERTEX consente di aggiungere nuovi vertici.
Il comando DEL_VERTEX consente di eliminare vertici.
