Disegno di rettangoli e poligoni
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
Disegno di rettangoli e poligoni
|
||||||||||||||
|
||||||||||||||
E' possibile creare rapidamente rettangoli e poligoni regolari. La creazione di poligoni e' un modo semplice per disegnare triangoli, quadrati, pentagoni, esagoni, equilateri e cosi' via.
I comandi RECTANG e POLYGON forniscono un metodo efficiente per la creazione di rettangoli e poligoni regolari quali triangoli, quadrati, pentagoni, esagoni equilateri e cosi' via. Se necessario, e' possibile utilizzare EXPLODE per convertire l'oggetto polilinea risultante in linee.
Utilizzare il comando RECTANG per creare polilinee chiuse in una forma rettangolare. E' possibile specificare i parametri relativi alla lunghezza, alla larghezza, all'area e alla rotazione, nonche' controllare il tipo di angoli del rettangolo, ovvero di raccordo, di cimatura o quadrato.
Utilizzare POLYGON per creare polilinee chiuse con un numero di lati uguali maggiore o uguale a 3.

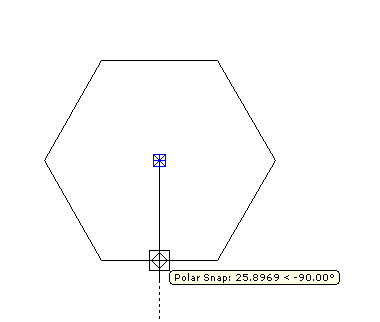

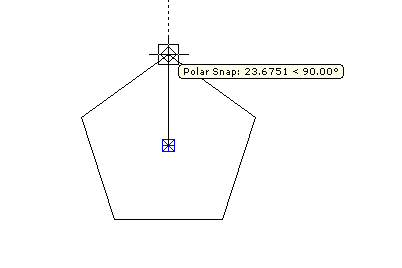

Nelle figure riportate di seguito sono illustrati dei poligoni inscritti (il pentagono di sx) oppure circoscritti (l'esagono a dx) al cerchio di raggio specificato.
