Creazione e modifica degli oggetti	Disegno di oggetti geometrici
Disegno di linee
Panoramica     Operazioni     Comandi

In una linea semplice, costituita da piu' segmenti collegati, ciascun segmento costituisce un oggetto linea distinto.

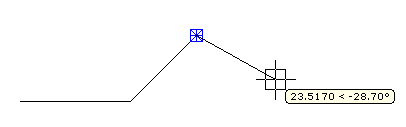

Con il comando LINE e' possibile creare una serie di segmenti di linea contigui.

Ogni segmento di linea puo' essere modificato separatamente dagli altri segmenti della serie. E' possibile chiudere una sequenza di segmenti di linea in modo tale che il primo e' l'ultimo siano uniti.

Alle linee e' possibile assegnare proprieta', quali il colore, il tipo e lo spessore di linea. Per ulteriori informazioni sulle proprieta', vedere Controllo delle proprieta' degli oggetti.

Per specificare le posizioni che definiscono i punti finali di ogni linea con precisione, E' possibile

• Digitare i valori delle coordinate per un punto finale utilizzando le coordinate assolute o relative.
• Specificare uno snap ad oggetto rispetto ad un oggetto esistente. E' ad esempio possibile specificare il centro di un cerchio come punto finale della linea.
• Attivare uno snap griglia ed eseguire lo snap ad una posizione.

Sono disponibili altri metodi per la creazione di linee precise. Una tecnica di grande efficacia consiste nell'eseguire l'offset di una linea da una linea esistente, quindi nel tagliarla o estenderla in base alla lunghezza desiderata.

Utilizzare oggetti polilinea invece di oggetti linea per collegare i segmenti come singoli oggetti.
