Arduino Mega e' una scheda molto diffusa.

Per questo motivo il team devCad ha sviluppato in proprio un nuovo Firmware, ottimizzato per Arduino Mega.
Questo firmware viene caricato su Arduino direttamente da devCnc Foam, quando si seleziona questo controller.
Questa soluzione vi offre 2 possibilita':

1. Assemblare il vostro controller aggiungendo i vostri driver stepper preferiti, collegando i fine corsa opzionali e volendo anche la vostra scheda di gestione filo cado
2. Costruire una interfaccia Usb per il vostro vecchio controller a porta parallela

Assemblare il vostro controller

Questa puo' essere una buona soluzione se ad esempio volete usare driver stepper piu' potenti di quelli gestiti dalla scheda Ramps.

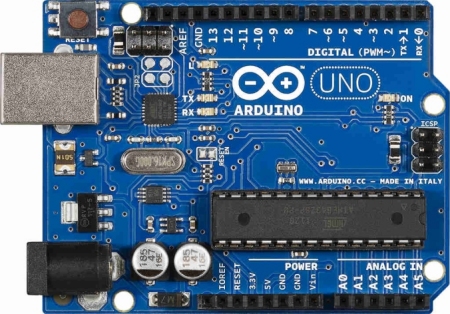

Per farlo dovete semplicemente collegare i giusti pin di Arduino Uno ai vostri driver stepper, potete vedere la tabella con indicati pin a fine pagina.
Inoltre potete aggiungere fine corsa separati per ogni carrello, come nel caso Cnc Shield 3.00. A causa del limitato numero di pin presenti in Arduino Uno, ne vengono utilizzati solo 2, uno per il carrello Sinistro ed uno per il Destro.

Per pilotare il filo caldo potete usare il pin 11, e collegarlo al vostro circuito di potenza. Leggete attentamente il manuale di Arduino prima di fare questo.

Costruire una interfaccia Usb per il vostro vecchio controller a porta parallela

Se possedete un controller di vecchio tipo a porta parallela, potete usare questa opzione per costruire una interfaccia Usb.
La disposizione pin di Arduino Uno in questo caso segue quella delle porte parallele dei controller piu' diffusi, cosi' i collegamenti sono molto semplici e potete usare ad esempio un cavo piatto dupont a 8 poli.
A seconda del vostro controller potete anche collegare i suoi fine corsa e la gestione del filo caldo, se presenti.
Ricavate la corretta configurazione dei pin parallela dal manuale del vostro controller.

Poi vi resta da:

• Collegare Arduinio alla porta Usb
• Selezionare Arduino Mega2560 Naked - Parallel Port Interface nella pagina "Controller type and output pins" del "Settings dialog", inserire i valori opportuni nella pagina "Motors", ed impostate "Hard Limits" e "Hot wire management".
  Alla chiusura del "Settings wizard" devCnc Foam verifichera' la presenza del firmware giusto ed eventualmente lo carichera' autonomamente su Arduino. A questo punto potete iniziare ad usare la vostra Cnc!

Ecco di seguito la tabella con i pin da utilizzare:

Nota: A causa del limitato numero di pin presenti in Arduino Uno, ne vengono utilizzati solo 2, uno per il carrello Sinistro ed uno per il Destro
