CreaCammeTornio by the devCad Team





CreaCammeTornio, la nuova applicazione per creare camme per torni Tornos a fantina mobile


Su richiesta di una grossa ditta del settore abbiamo creato un nuovo programma per risolvere un vecchio problema.
Nell'industria si fa ancora grande uso di torni a camme per effettuare lavorazioni di tornitura non molto complesse, ma che richiedono ampi volume di produzione uniti ad economicita' di gestione. Per questo tipo di lavorazioni puo' essere conveniente usare macchina a camme al posto delle piu' moderne e costose cnc. Il problema dei torni a camme e' la difficolta' nel disegnare le camme giuste per la lavorazione che vogliamo ottenere. Vi sono ditte che fanno questo su commissione, ma ovviamenti i costi sono alti ed i tempi lunghi.
Questa necessita' ci ha spinto a creare un software apposito.
Tramite il nostro CreaCammeTornio e' possibile semplicemente importare un file DXF col disegno della mezza sezione superiore del pezzo da ottenere, ed il programma creera' le lavorazioni base per ottenerlo.
E' poi anche possibile aggiungere altre lavorazioni quali:
- Centrino
- Lavorazioni a tuffo
- Foratura
- Filettatura

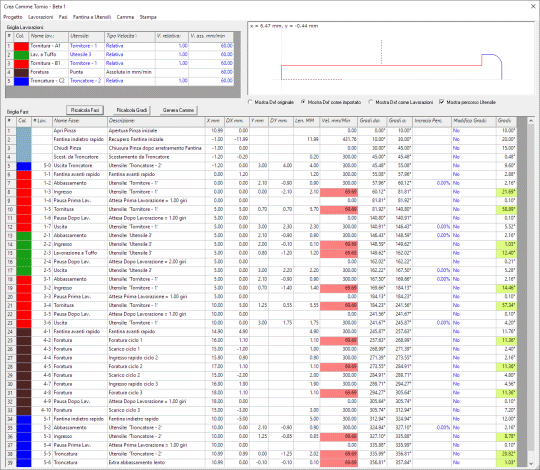

Per ogni lavorazione saranno create automaticamente piu' fasi, come mostrato nella figura sotto:


Sara' poi possibile aggiungere pause, modificare le velocita' di lavorazione, ottimizzare i movimenti e tutto quello che serve per ottenere la lavorazione nei modi desiderati e la massima produttivita'.

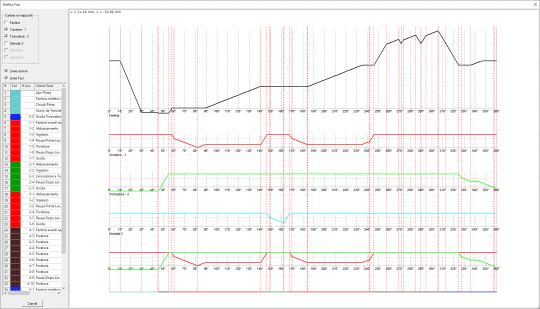

A questo punto e' possibile verificare i grafici di lavorazioni e fasi (vedi figura sotto):

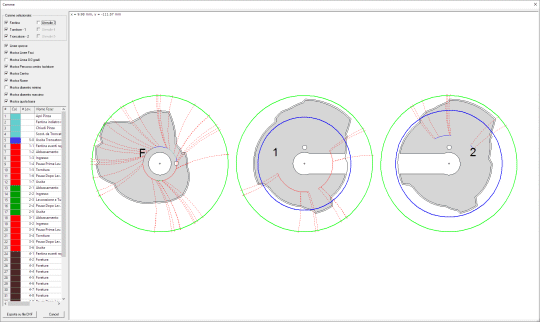

ed infine creare le camme ed esportarle su file DXF:

Per avere maggiori informazioni su questo programma o sull'argomento scrivete a info@devcad.com
