DevWing Mold: Creazione di stampi positivi e negativi

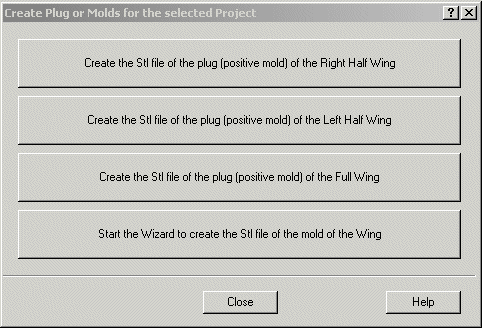

Dopo aver create il progetto di un'ala e' possibile generare stampi positivi (plug) o negativi (mold) tramite il pulsante 'Create plug or mold':



Usando questo dialogo potete creare immediatamente lo stampo positivo (plug) desiderato, come file STL. Per creare uno stampo negativo (mold) premere l'ultimo pulsante e si avviera' il Wizard per la creazione di stampi di tipo Mold. Questo wizard include 4 pannelli.

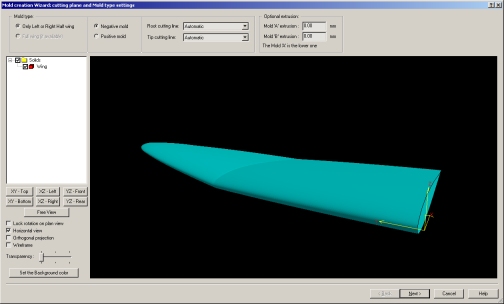

Nel primo pannello selezionerete il tipo di stampo:

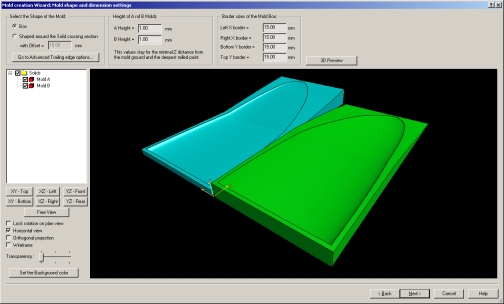

Nel secondo pannello potete selezionare la forma e le dimensioni dello stampo, vedi la figura sotto:

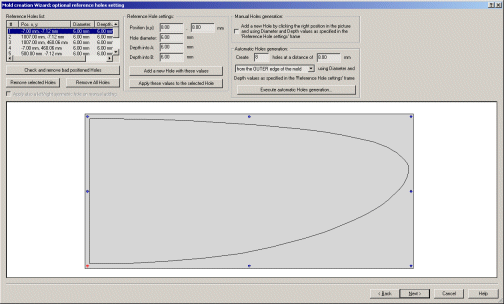

Nel terzo pannello e' possibile definire in modo manuale o automatico dei fori di riferimento:



Nell'ultimo pannello vedrete a video il risultato finale in 3D e potrete generare i file STL per lo stampo appena definito:



Torna alla pagina principale di devWing Mold
