SNAPS (comando)
Panoramica   Operazioni   Comandi

Va alla gestione di tutti gli Snaps

 Riga di comando:  SNAPS

La finestra di Gestione snaps e' formata da 6 schede:

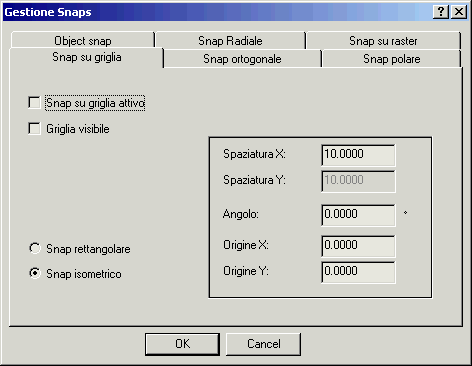

Snap su griglia

• Snap su griglia attivo: attiva questo snap
• Griglia visibile: attiva la visualizzazione della griglia
• Snap rettangolare: permette di impostare differenti spaziature di gliglia su X e Y
• Snap isomterico: forza la medesima spaziatura X e Y sulla griglia
• Spaziatura X: la distanza X fra i punti della graglia
• Spaziatura Y: la distanza Y fra i punti della graglia, abilitato solo per Snap rettangolare
• Angolo: l'angolo di rotazione della griglia, default = 0
• Origine X: la coordinata X di origine della griglia
• Origine Y: la coordinata Y di origine della griglia

Snap ortogonale

Permette di attivare e disattivare lo snap ortogonale

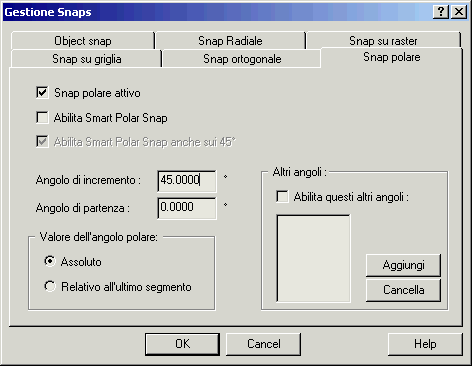

Snap su polare

Permette di gestire le impostazioni di Snap polare e Smart polar snap:

• Snap polare attivo: attiva lo snap polare
• Abilita Smart Polar Snap: attiva lo Smart Polar Snap
• Abilita Smart Polar Snap anche su 45 gradi: attiva lo Smart Polar Snap anche su angoli di 45 gradi
• Angolo di incremento: l'angolo di incremento usato dallo snap polare, a partire dall'Angolo di partenza specificato
• Angolo di partenza: vedi sopra
• Valore dell'angolo polare: permette di scegliere fra angoli assoluti o relativi all'ultimo segmento tracciato
• Altri angoli: permette di definire altri angoli di snap polare

Object snap

Permette di attivare e disattivare ogni tipo di Object Snap

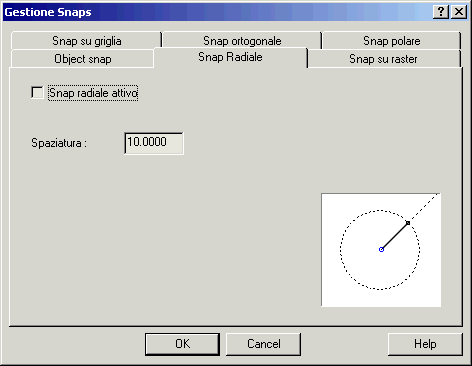

Snap radiale

Permette di gestire le impostazioni di snap radiale.
Lo snap radiale permette di tracciare segmenti di lunghezza multipla del valore specificato nella casella Spaziatura.

Snap su raster

Permette di attivare e disattivare lo snap su immagine raster di sfondo, agganciando le linee e vertici scuri su sfondo chiaro.
