OFFSET (comando)
|
|||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
|
OFFSET (comando)
|
|||||||||||||||
|
|||||||||||||||
Crea cerchi concentrici, linee parallele e curve parallele
Barra degli strumenti Modifica:
Menu : Modifica
Offset
Riga di comando: OFFSET
Seleziona un elemento a cui applicare offset: Utilizzare un metodo di selezione
Specificare distanza di offset o [Through/break at Intersection] <corrente>:Specificare una distanza, digitare un'opzione o premere INVIO
Specifica la distanza di offset oppure [Through/break at Intersection] <1.0000>
Distanza di offsetCrea un oggetto a una distanza specificata da un oggetto esistente.Inserire il valore della distanza di offset. Seleziona un lato della curva appena indicata : specificare un punto sul lato dell'oggetto di cui eseguire l'offset |
ThroughCrea un oggetto che passa per un punto specificato. Specificare punto di passaggio: specificare un punto attraverso il quale far passare l'oggetto offset |

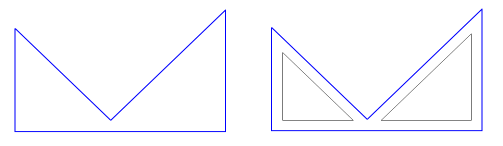

Break at IntersectionInterrompe l'operazione di offset raggiunta l'intersezione tra oggetti. Specifica se interrompere le linee che si intersecano [Yes/No] Esempio specificando di interrompere le linee che si intersecano:

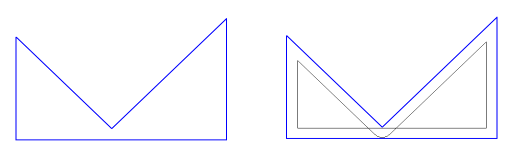

Esempio specificando di NON interrompere le linee che si intersecano:
|
