DLINE (comando)
|
|||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
|
DLINE (comando)
|
|||||||||||||||
|
|||||||||||||||
Crea una doppia polilinea
Barra degli strumenti Draw:
Menu :
Disegna
Doppia polilinea
Riga di comando: DLINE
Specifica la distanza fra la linea centrale e la linea sinistra <5.0000>: specificare una distanza.
Specifica la distanza fra la linea centrale e la linea destra <5.0000>: specificare una distanza.
Specifica se interrompere le linee che si intersecano [Yes/No] <Y>:
Se Y, le linee della doppia polilinea che si intersecano, saranno interrotte.
Specifica se disegnare i terminatori [Both/End/None/Start] <B>:
B: disegna entrambi i terminatori.
E: disegna solo i terminatori finali.
N: non disegna alcun terminatore.
S: disegna solo i terminatori sull'estremo iniziale.
Per le opzioni di inserimento dei punti la sintassi e' identica all'oggetto Polilinea, vedi PLINE
Esempio di Doppia Polilinea chiusa con interruzione di linee:

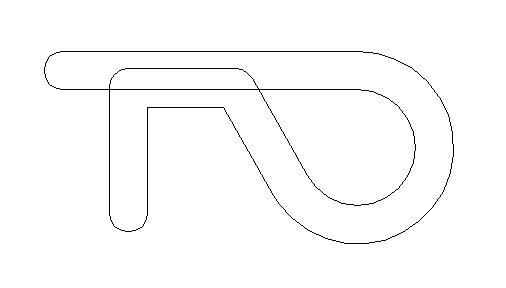

Esempio di Doppia Polilinea senza interruzione di linee e con terminatori ad arco:
