CIRCLE (comando)
|
|||||||||||||||
|
|||||||||||||||
|
|||||||||||||||
|
CIRCLE (comando)
|
|||||||||||||||
|
|||||||||||||||
Crea un cerchio
Barra degli strumenti Draw:
Menu: Disegna
Cerchio
Riga di comando: CIRCLE (CIRCLE_2P, CIRCLE_3P, CIRCLE_CD,
CIRCLE_TTR, CIRCLE _TTT )
Specificare centro del cerchio o [3P (Tre punti)/2P (Due punti)/Ttr (tangente tangente raggio)]: Specificare un punto o immettere un'opzione.
CIRCLE_2P
Disegna un cerchio specificando gli estremi del suo diamentro.
CIRCLE_3P
Disegna un cerchio specificando 3 punti sulla circonferenza.
CIRCLE_CD
Disegna un cerchio specificando centro e diametro.
CIRCLE_TTR
Disegna un cerchio specificando due punti di tangenza e il raggio.
CIRCLE_TTT
Disegna un cerchio specificando 3 punti di tangenza ad elementi geometrici gia' esistenti.
CentroDisegna un cerchio in base ad un punto centrale e ad un diametro o un raggio. Specificare raggio del cerchio o [Diametro]: Specificare un punto, digitare un valore, digitare D oppure premere INVIO Raggio. Definisce il raggio del cerchio. Digitare un valore o specificare un punto (2). La distanza tra il punto specificato e il centro del cerchio ne determina il raggio.
Diametro Disegna un cerchio utilizzando il centro e una distanza specificata per il diametro. Specificare diametro del cerchio <corrente>: Specificare un punto (2), digitare un valore o premere INVIO
|
3P (Tre punti)Disegna un cerchio in base a tre punti sulla circonferenza. Specificare primo punto sul cerchio: Specificare un punto (1) Specificare secondo punto sul cerchio: Specificare un punto (2) Specificare terzo punto sul cerchio: Specificare un punto (3)
|
2P (Due punti)Disegna un cerchio in base ai due punti finali del diametro. Specificare prima estremita' del diametro del cerchio: Specificare un punto (1) Specificare seconda estremita' del diametro del cerchio: Specificare un punto (2)
|
TTR (Tangente, Tangente, Raggio)Disegna un cerchio con il raggio specificato e tangente a due oggetti. Specificare punto sull'oggetto per la prima tangente del cerchio: Selezionare un oggetto Specificare punto sull'oggetto per la seconda tangente del cerchio: Selezionare un oggetto Specificare raggio del cerchio <corrente>:
Talvolta piu' di un cerchio soddisfa i criteri specificati. In questi casi, viene disegnato il cerchio con il raggio specificato i cui punti tangenti sono piu' vicini ai punti selezionati.

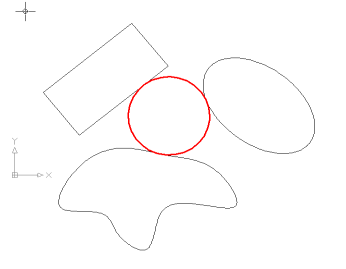

TTT (Tangente, Tangente, Tangente)Disegna un cerchio tangente a tre oggetti. Specificare punto sull'oggetto per la prima tangente del cerchio: Selezionare un oggetto Specificare punto sull'oggetto per la seconda tangente del cerchio: Selezionare un oggetto Specificare punto sull'oggetto per la terza tangente del cerchio: Selezionare un oggetto
|
