Come modificare l'impostazione di stampa attuale

Fare clic sul menu Stampa Modifica stampa attuale
Viene visualizzata la finestra di dialogo Impostazioni di stampa, dove potete effettuare le modifiche desiderate

La finestra di dialogo Impostazioni di Stampa offre diversi schede, a seconda delle impostazioni selezionate nella scheda Generale.
In questa scheda e' possibile innanzitutto dare un nome al nuovo layout ed introdurre una breve descrizione (utile per eventuale riutilizzi futuri).
Inoltre e' possibile specificare la scala di stampa, di non stampare tutto il disegno, di effettuare una stampa su file (raster), di non stampare il disegno centrato, di forzare la stampa del colore con tratti di nero .
Tramite il pulsante 'Scala a tutta pagina' potrere impostare un fattore di scala calcolato affinche' la stampa attuale sia delle dimensioni massime possibili per il formato carta attuale.

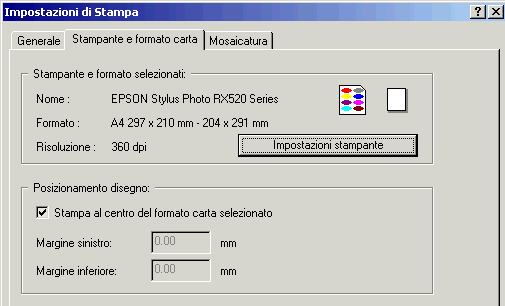

Il secondo gruppo di Impostazioni di Stampa riguarda il formato della carta, le impostazioni della stampante e i margini.

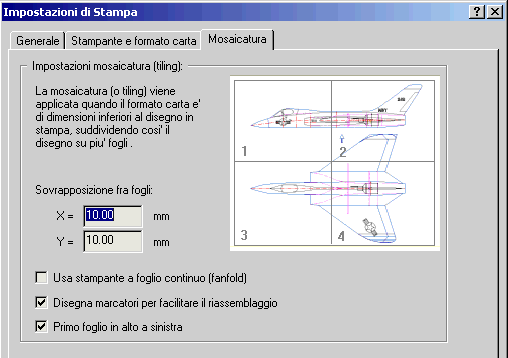

La Mosaicatura e' una funzione molto utile se si intende suddividere la stampa di un disegno di grandi dimensioni su piu' fogli.
Nell'esempio mostrato dalla finestra di dialogo stessa, un disegno di un aereo che uscirebbe dai margini di stampa viene ripartito su piu' fogli.
E' inoltre possibile specificare l'intervallo di sovrapposizione tra i fogli, in vista di un'eventuale futura incollatura.
Possono essere stampati o meno dei marcatori per favorire il riassemblaggio del "mosaico" e si puo' invertire l'ordine di stampa da orario ad antiorario.

Selezionando l'opzione di Stampa su file raster nella scheda Generale, compare anche questa scheda:

E' qui possibile definire le impostazioni per il file raster che verra' creato al momento della stampa, verificando anche se tali opzioni permettono la generazione del file richiesto.
Una combinazione di risoluzione troppo elevata, dimensioni e numero colori eccessivi potrebbe infatti rendere impossibile la creazione del file raster desiderato.

Riga di comando: LAYOUT
